Hola, querido lector, donde quiera que te encuentres
Bienvenido al mundo de la Caracterización Estática de Yacimientos. Este artículo está pensado para explicar, en un lenguaje accesible, el fascinante proceso que usan los profesionales del petróleo y gas para entender a fondo lo que sucede en el subsuelo. Así que relájate, y prepárate para descubrir cómo se construye un “mapa” detallado del yacimiento y cómo esta información es clave para maximizar la producción y reducir riesgos.
Caracterización Estática de Yacimientos
La Caracterización Estática de Yacimientos es la base para entender cualquier yacimiento de petróleo o gas. Imagina que es como tener un “mapa” detallado del subsuelo: este mapa es mucho más que una simple imagen, ya que contiene toda la información necesaria para entender la estructura y las propiedades del yacimiento, y anticipar cómo responderá al proceso de extracción. Para la industria del petróleo y gas, este conocimiento es la clave para reducir riesgos, maximizar la recuperación de hidrocarburos y optimizar la inversión.
Importancia de la Caracterización Estática
¿Por qué es tan importante? Al final, un yacimiento es una inversión multimillonaria. Tomar decisiones sin un modelo preciso sería como comprar una casa sin ver el plano ni los detalles de su construcción. En cambio, cuando tenemos una buena caracterización estática:
- Aumenta la seguridad de las operaciones: Sabemos dónde perforar sin miedo a fallos estructurales.
- Maximiza la eficiencia de extracción: Nos ayuda a planear la mejor manera de llegar a los recursos de forma segura y económica.
- Optimiza la inversión y reduce el riesgo: Si entendemos bien el yacimiento, se evitan sorpresas costosas o fracasos en la perforación.
Es una inversión en datos y tecnología que vale cada centavo, ya que construye un modelo fiel y preciso que guía todo el desarrollo de un proyecto.
Fases de la Caracterización Estática de Yacimientos
Voy a guiarte paso a paso por las fases y temas principales, explicando en detalle cada componente y subtema, y después profundizaremos en los desafíos, herramientas avanzadas y tendencias actuales.
- Integración de DatosLa primera fase en cualquier caracterización de yacimientos es la recolección e integración de datos. Los datos provienen de múltiples fuentes, cada uno brindando una pieza del rompecabezas. Algunos ejemplos son:
- Registros de Pozo: Incluyen mediciones tomadas en los pozos perforados. Esos registros miden la resistividad, porosidad, permeabilidad y otras propiedades esenciales.
- Información Sísmica 3D: La sísmica utiliza ondas sonoras para formar una imagen del subsuelo. Con la sísmica 3D, se puede ver el yacimiento en tres dimensiones, revelando estructuras como capas, fallas y fracturas.
- Muestras o Testigos de Roca (Core Samples): Estos son cilindros de roca extraídos a diferentes profundidades. Analizarlos en laboratorio permite obtener datos sobre porosidad, contenido mineral, tipo de roca, entre otros. Un core puede costar cientos de miles de dólares, pero el valor de información detallada es inmenso.
- Producción y Presión: A medida que el yacimiento produce, se recopilan datos de presión y flujo. Estos datos ayudan a entender cómo cambia el yacimiento a lo largo del tiempo.
Los datos se organizan en bases de datos robustas que permitan analizarlos y cruzarlos con facilidad.
- Modelado GeológicoUna vez que tenemos todos los datos, se construye un modelo geológico. Este modelo es un mapa tridimensional que representa la estructura y forma del yacimiento. Aquí se incluyen detalles como:
- Definición de Capas y Unidades Geológicas: La geología del subsuelo está formada por diferentes capas de rocas con características distintas. Cada capa se identifica y describe en el modelo.
- Interpretación de Estructuras: Utilizando los datos de sísmica, se ubican fallas (fracturas que dividen bloques de roca), fracturas naturales y otras estructuras.
- Modelo Estructural Completo: Este modelo 3D del yacimiento muestra la extensión, grosor y disposición de las capas. Visualizar la estructura nos permite identificar las zonas donde probablemente se almacena petróleo o gas.
Ejemplo práctico: Imagínate que estás trabajando en un yacimiento con una falla que divide la estructura. El modelo geológico permite visualizar si la falla actúa como barrera para el flujo o si ayuda a que el petróleo se mueva de una zona a otra.
- Definición de Capas y Unidades Geológicas: La geología del subsuelo está formada por diferentes capas de rocas con características distintas. Cada capa se identifica y describe en el modelo.
- Descripción Petrofísica del YacimientoLa petrofísica es la ciencia que estudia las propiedades de las rocas que afectan cómo los fluidos (petróleo, gas y agua) se mueven y se almacenan en el yacimiento. Los aspectos clave de la petrofísica son:
- Porosidad: Indica cuánto espacio tienen las rocas para almacenar fluidos. Una roca con alta porosidad puede almacenar más petróleo o gas.
- Permeabilidad: Es la capacidad de la roca para permitir el flujo de fluidos. Las rocas con alta permeabilidad permiten que el petróleo fluya más fácilmente hacia los pozos.
- Saturación de Fluidos: Representa cuánto espacio poroso está ocupado por agua, petróleo o gas. Las saturaciones se miden en porcentajes, por ejemplo, 70% de agua y 30% de petróleo.
Técnicas de laboratorio permiten medir con precisión estos valores en muestras de roca y usar estos datos en los modelos.
- Porosidad: Indica cuánto espacio tienen las rocas para almacenar fluidos. Una roca con alta porosidad puede almacenar más petróleo o gas.
- Variación Espacial de PropiedadesLos yacimientos no son homogéneos: los valores de porosidad, permeabilidad y saturación varían en toda la extensión del yacimiento. Para representar esta variabilidad se usan:
- Métodos de Interpolación Estadística: Como el kriging, que ayuda a estimar las propiedades de áreas sin datos basándose en los valores medidos en los pozos cercanos.
- Modelos de Distribución: Representan los cambios en las propiedades de la roca y ayudan a entender cómo el petróleo y gas pueden estar distribuidos en diferentes partes del yacimiento.
- Métodos de Interpolación Estadística: Como el kriging, que ayuda a estimar las propiedades de áreas sin datos basándose en los valores medidos en los pozos cercanos.
- Construcción de Modelos de ReservoriosEn este paso se construye un modelo completo del yacimiento que representa la geología, petrofísica y distribución espacial de propiedades. Este modelo puede ser:
- Estático: Representa el yacimiento sin considerar cambios a lo largo del tiempo.
- Dinámico: Simula el flujo de los fluidos durante la producción y permite prever cómo el yacimiento responderá a la extracción de hidrocarburos.
- Estático: Representa el yacimiento sin considerar cambios a lo largo del tiempo.

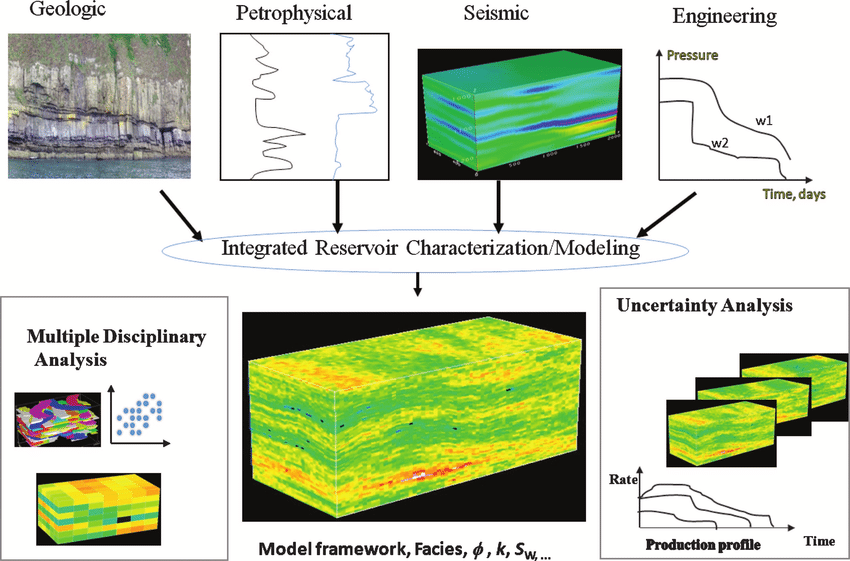

Fig. 3 Ilustración de la caracterización integrada y multidisciplinaria de yacimientos.

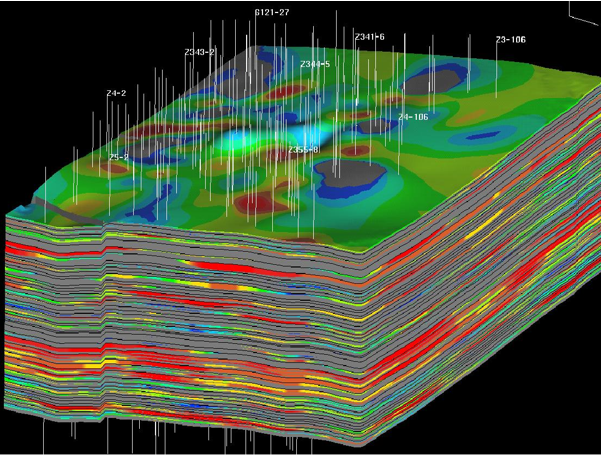

Fig. 4 Caracterización y Modelado de Yacimientos.
Avances Tecnológicos en la Caracterización Estática
Gracias a la tecnología, hoy tenemos herramientas avanzadas que han mejorado significativamente los modelos de yacimientos:
- Inteligencia Artificial y Machine Learning: Se emplean para analizar datos masivos y encontrar patrones complejos en las propiedades de las rocas o el comportamiento de los fluidos.
- Modelos Híbridos de Big Data: Grandes bases de datos permiten comparar nuevos yacimientos con miles de otros previamente caracterizados, identificando patrones y mejorando las estimaciones.
- Realidad Aumentada y Virtual: Estas herramientas ayudan a los equipos a visualizar los yacimientos y explorar modelos 3D interactivos. Esto facilita la colaboración y planificación de estrategias de perforación.
- Simulación en Tiempo Real: Con datos de producción en tiempo real, se pueden ajustar los modelos dinámicos del yacimiento para mejorar las predicciones de rendimiento y tomar decisiones más informadas.
Fig. 5 Avances Tecnológicos en la Caracterización Estática de Yacimientos
Casos Reales de Caracterización Estática
En la práctica, la caracterización estática ha tenido un impacto significativo en la industria. Un ejemplo clásico es el del campo de Ghawar en Arabia Saudita, uno de los yacimientos más grandes del mundo. Aquí se emplearon décadas de datos de perforación y producción, combinados con los más recientes avances en sísmica 3D y modelado geológico. Gracias a un modelo de caracterización detallado, Aramco pudo diseñar una estrategia de producción que ha permitido que el campo continúe produciendo a tasas rentables desde su descubrimiento en 1948.

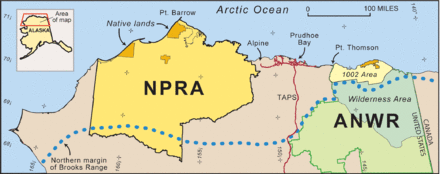

Otro ejemplo es el campo de Prudhoe Bay en Alaska, donde la caracterización permitió implementar un sistema de inyección de gas para mantener la presión del yacimiento. Sin una caracterización detallada, no se habría podido implementar este sistema y el campo habría agotado sus reservas mucho más rápido.
Ejemplo de Caracterización Estática en México: El Yacimiento de Cantarell
En México, el campo Cantarell es uno de los ejemplos más notables de caracterización y modelado avanzado. Ubicado en el Golfo de México, Cantarell fue durante años uno de los yacimientos petroleros más productivos del mundo. Para maximizar su explotación, PEMEX realizó un extenso proceso de caracterización estática y dinámica.
El modelo de Cantarell fue especialmente complejo debido a las condiciones geológicas y la cantidad de crudo en el yacimiento. Para mantener la producción, PEMEX implementó técnicas de inyección de nitrógeno con base en el modelo de caracterización, lo que ayudó a mantener la presión en el yacimiento. Este tipo de inyección fue posible gracias al detallado trabajo de caracterización que permitió entender dónde estaban las zonas más productivas y cómo optimizar su extracción.
Aunque la producción de Cantarell ha disminuido en años recientes, el proyecto sigue siendo un ejemplo emblemático de cómo la caracterización adecuada puede transformar un yacimiento y extender su vida útil de forma significativa.
Retos y Desafíos en la Caracterización Estática
Aunque los avances tecnológicos han mejorado mucho la caracterización estática, persisten algunos desafíos:
- Escasez de Datos en Áreas no Perforadas: A veces, hay pocas zonas perforadas en áreas nuevas, lo que limita la información disponible.
- Costos Elevados: Los estudios y equipos necesarios para una caracterización detallada pueden ser caros, por lo que hay que encontrar un balance entre inversión y beneficio.
- Incertidumbre Geológica: Aunque los modelos intentan ser precisos, siempre hay una porción de incertidumbre debido a la complejidad geológica.
Conclusión
La Caracterización Estática de Yacimientos no es simplemente un proceso técnico, sino el pilar de una operación exitosa en el sector energético. Sin ella, las decisiones serían inciertas, costosas y probablemente menos rentables. La caracterización estática es un ejemplo perfecto de cómo ciencia, tecnología y datos trabajan juntos para resolver algunos de los problemas más complejos de la industria del petróleo y gas.
