Manual del Software Petrel - Parte 1

En el mundo de la exploración y producción de hidrocarburos, Petrel se ha consolidado como una herramienta esencial para los geocientíficos y los ingenieros de yacimientos. Este software integra en una única plataforma una amplia gama de capacidades que permiten desde la interpretación del dato sísmico hasta la estimación y cálculo de reservas de hidrocarburos. La posibilidad de trabajar con grandes volúmenes de datos y realizar simulaciones precisas ha hecho de Petrel un estándar en la industria.

Este manual básico tiene como objetivo guiar a los usuarios a través de los primeros pasos en Petrel, explorando sus funcionalidades clave. Empezaremos desde lo más fundamental: la importación y análisis de datos sísmicos, la construcción de modelos estructurales, hasta llegar a la simulación estática de yacimientos y la evaluación del potencial de reservas. A lo largo de este recorrido, se presentarán ejemplos prácticos y consejos para optimizar el uso del software en cada etapa del proceso de interpretación y modelado.

1. Se necesita cargar una carpeta donde se almacenará la sísmica a interpretar, en este caso, se procede al menú “Insert (Insertar) ” y seleccionamos “New seismic main folder (Nueva carpeta principal de sísmica)”, la cuál se seleccionó en un recuadro rojo.



2. Al cargar la nueva carpeta de sísmica, se desplegará la siguiente ventana en el sub-menú “Input (Entrada)”, en la cuál podemos seleccionar ventanas de visualización “Vintages (Ventanas)”, carpetas de interpretación “Interpretation folder (Folder de interpretación)”.

3. Se da clic derecho a la sub-carpeta de “Seismic (Sísmica)”, y seleccionamos “Insert seismic survey” (Insertar prospección sísmica)”.





4.  Al seleccionar esto, se nos desplegará una carpeta donde almacenaremos los datos sísmicos a interpretar.

5. Seleccionamos la sub-carpeta “Survey 1 (Prospección 1)” con clic derecho, y seleccionamos la opción “Import (on selection) (Importar (en selección))”.

6. En el siguiente paso, buscamos la ubicación de los datos que vamos a importar. En este caso, los datos que utilizaremos se llaman “EJ1_ZGY.zgy”.





7. Luego, seleccionamos el tipo de archivo a importar. Para este ejemplo, el formato que estamos utilizando es "Seismic data in ZGY bricked format (*.zgy)" (Datos sísmicos en formato ladrillo ZGY), que corresponde a archivos con la extensión ".zgy".

El formato ZGY es uno de los más comunes para almacenar datos de trazas sísmicas en 3D. Es el formato estándar para flujos de trabajo de interpretación sísmica en la plataforma de software Petrel E&P de Schlumberger. ZGY organiza los datos en "ladrillos", que permiten almacenar múltiples resoluciones de un mismo conjunto de datos utilizando una estructura de "octárbol". Cada ladrillo suele contener bloques de datos de 64x64x64 muestras, aunque el tamaño puede variar según las necesidades del proyecto.

Aunque el formato ZGY es ampliamente utilizado, no es el único formato compatible con software de interpretación sísmica. Otros formatos comunes incluyen SEG-Y (*.sgy, *.segy), que es uno de los estándares más antiguos y populares en la industria para almacenar datos sísmicos, y XTF (eXtended Trace Format), que también se utiliza en algunos flujos de trabajo.

Cada formato tiene sus ventajas según la plataforma y los requisitos específicos del análisis. Por ejemplo, SEG-Y es preferido para el intercambio de datos entre diferentes herramientas, mientras que ZGY es más eficiente para trabajos en software como Petrel, donde se manejan grandes volúmenes de datos 3D.

8. Una vez que hemos seleccionado el formato adecuado para nuestros datos, hacemos clic derecho en la subcarpeta "Prospección 1" (Survey 1) y elegimos la opción "Importar en selección" (Import on Selection). Esto cargará los datos seleccionados en la subcarpeta para comenzar con el análisis e interpretación.

9. Dado que nuestros datos ya han sido procesados y se encuentran en el dominio de la profundidad, en el campo "Dominio" (Domain), seleccionamos la opción "Profundidad de elevación" (Elevation Depth). Esto nos permitirá trabajar con los datos en el formato adecuado para una interpretación precisa en profundidad.

Sin embargo, es importante mencionar que los datos sísmicos no siempre vienen en este dominio. En la mayoría de los casos, los datos suelen estar en el dominio del tiempo. Para convertirlos al dominio de la profundidad, es necesario crear un modelo de velocidades.

Este modelo es crucial para realizar una conversión precisa de tiempo a profundidad, ya que ayuda a corregir las variaciones en la velocidad de las ondas sísmicas a través de las diferentes capas geológicas. La correcta conversión es fundamental para garantizar la exactitud de la interpretación y el modelado subsuperficial.

Fig. 4 Cargar el archivo .zgy

Fig. 5 Seleccionar el tipo de formato de sísmica

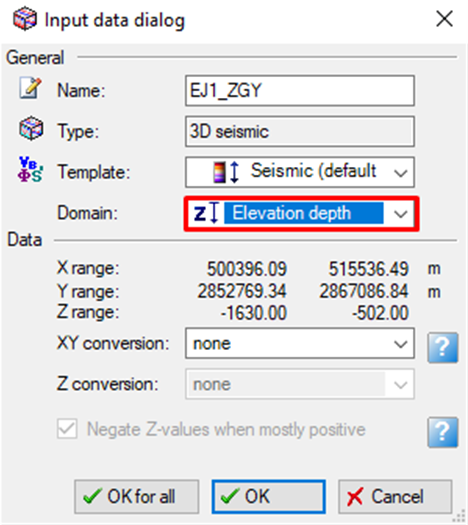

Fig. 6 Definir el dominio de la información

Visualización de los datos sísmicos

10. Con una ventana 3D, es posible visualizar los datos sísmicos tanto en la dirección "Inline" como en "Crossline", además de una "Rebanada en tiempo" (Time Slice). Esto se logra al activar las casillas correspondientes en el software, lo que permite observar las distintas orientaciones y cortes del volumen sísmico.

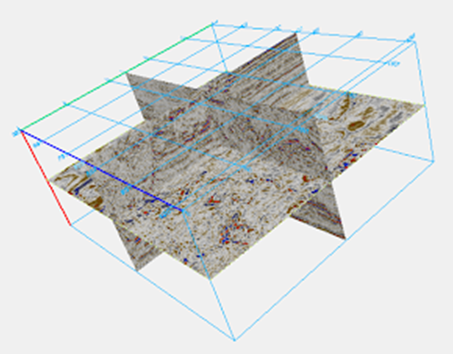

Fig. 7 Información cargada y visualizada en una ventana 3D

11. A continuación, se procede a "Realizar" el cubo sísmico. Para ello, hacemos clic derecho en la subcarpeta donde se encuentra el cubo y seleccionamos la opción "Realize".

El proceso de realización consiste en crear una copia física de cualquier volumen sísmico o línea 2D. Este procedimiento es importante por varias razones:

• La realización genera una representación física del volumen de datos, lo cual permite un acceso más rápido y eficiente.

• Es útil cuando se desea recortar una región de interés. Si bien recortar de manera virtual es útil, crear una representación física de esa región puede mejorar el rendimiento del sistema.

• También es necesaria cuando se quieren calcular atributos complejos, como el suavizado estructural o el caos, ya que algunos atributos requieren un alto costo computacional. En estos casos, mantener el atributo como un volumen virtual puede ahorrar espacio en disco, pero cuando se utilizan secciones específicas del cubo, la realización optimiza el manejo de esos datos.

• La realización también permite cambiar la resolución de los valores. Muchos archivos SEG-Y almacenan amplitudes de traza en formato de coma flotante de 32 bits, lo cual puede ser innecesario para ciertas aplicaciones y aumentar el tiempo de procesamiento. Reducir la resolución puede mejorar el rendimiento y optimizar el almacenamiento sin perder la calidad requerida para la interpretación.

• Este proceso es clave para manejar grandes volúmenes de datos sísmicos de manera eficiente y facilitar el análisis posterior.

12. En la pestaña que se desplegó, nos dirigimos al sub-menú "Operaciones" (Operations) y seleccionamos la calidad de la realización (Realization Quality). En este caso, optamos por la opción "Punto flotante de 32 bits" (Floating point 32-bit), ya que es una representación de alta precisión para los datos. Finalmente, hacemos clic en el botón "Realizar" (Realize) para completar el proceso.

La elección de la calidad de la realización es importante, ya que determina cómo se almacenarán los valores de amplitud de los datos sísmicos. El formato de punto flotante de 32 bits ofrece una mayor precisión en comparación con otras resoluciones, lo que es útil cuando se requiere un análisis detallado y preciso de los datos.

Sin embargo, es importante tener en cuenta que esta calidad también ocupa más espacio en disco y puede aumentar el tiempo de procesamiento, por lo que la elección de la resolución debe balancearse según las necesidades del proyecto.

Fig. 8 Realización de la información sísmica

13. Después del paso anterior, cerramos las ventanas de aviso haciendo clic en los botones correspondientes. Esto nos permitirá continuar con el flujo de trabajo sin interrupciones, dejando el área de trabajo limpia y lista para proceder con los siguientes pasos en el análisis sísmico.

Es importante asegurarse de que todas las notificaciones o mensajes emergentes se hayan cerrado correctamente para evitar posibles conflictos o confusiones al manejar los datos dentro del software.

14. En el menú "Entrada" (Input), ahora podemos observar que la sísmica realizada está disponible. Esto indica que el proceso de realización se ha completado con éxito y que la copia física del cubo sísmico está lista para ser utilizada en análisis e interpretaciones posteriores. La visualización en este menú permite acceder fácilmente a los datos recién procesados y confirma que están preparados para su uso en el software.

Fig. 9 Sísmica realizada en una ventana 3D

Interpretación Sísmica

15. Para comenzar la interpretación de los datos sísmicos, primero debemos ubicarnos en el menú "Procesos" (Processes) y seleccionar el sub-menú "Geofísica" (Geophysics), el cual está resaltado con un rectángulo rojo. Dentro de este sub-menú, encontraremos la opción "Interpretación sísmica" (Seismic Interpretation), la cual está destacada con un triángulo amarillo.

16. Al seleccionar "Interpretación sísmica", se activará una barra de herramientas que utilizaremos para llevar a cabo la interpretación. Esta barra de herramientas está resaltada con un recuadro rojo en la interfaz del software.

La interpretación sísmica es el proceso de analizar los datos sísmicos con el objetivo de generar modelos y realizar predicciones informadas sobre las propiedades y estructuras del subsuelo. Este análisis es crucial para entender la geología subyacente y para tomar decisiones precisas en proyectos de exploración y producción de recursos.

Fig. 10 Proceso de Interpretación Sísmica

Interpretación Manual

17. Para realizar la interpretación manual, primero seleccionamos el primer botón (1) en la barra de herramientas de interpretación, y luego hacemos clic en el segundo botón (2). Estos botones nos permiten acceder a las herramientas necesarias para llevar a cabo la interpretación de los datos sísmicos.

18. A continuación, necesitamos crear una ventana de interpretación. Para ello, hacemos clic derecho en el área correspondiente, en este caso, en la Xline 1044. Esto abrirá una ventana de interpretación que nos permitirá visualizar y trabajar con los datos sísmicos en la sección deseada.

Esta ventana es fundamental para analizar los datos sísmicos de manera detallada y hacer anotaciones, identificar características geológicas, y generar modelos precisos.



Fig. 11 Creación de una Ventana de Interpretación junto con los botones de interpretación manual

19. Después de crear nuestra ventana de interpretación, ahora podemos visualizar la Xline 1044, lo que nos permite comenzar a trabajar con los datos sísmicos en esa sección específica.

20. Para iniciar la interpretación, debemos seleccionar la opción "Horizonte sísmico 1" (Seismic Horizon 1) de la carpeta "Carpeta de interpretación 1" (Interpretation Folder 1). Esta opción está diseñada para almacenar nuestra interpretación de los horizontes de manera individual y está resaltada con un rectángulo rojo. Al seleccionar este horizonte, podremos realizar anotaciones y delinear las características geológicas presentes, lo que es fundamental para construir un modelo subsuperficial preciso y eficaz.

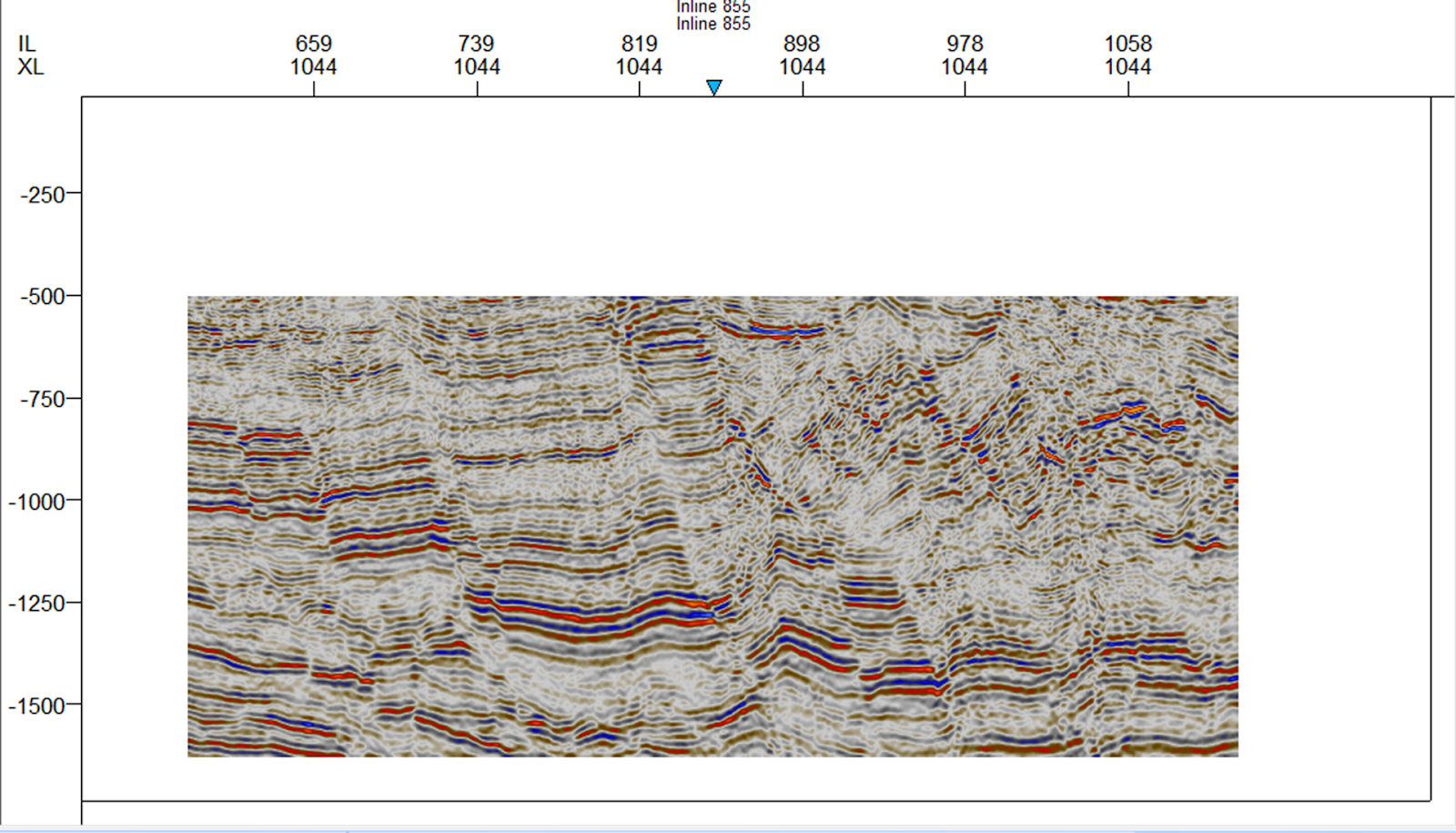

Fig. 12 Xline 1044 en una ventana de interpretación

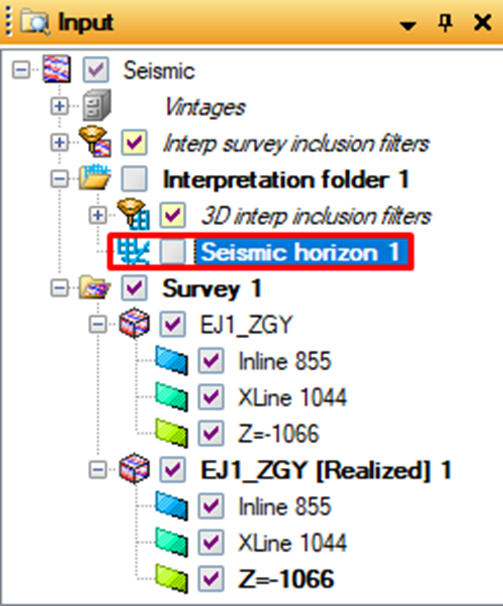

Fig. 13 Horizonte sísmico insertado en el folder de interpretación

21. Para llevar a cabo la interpretación, es esencial identificar un patrón en los datos sísmicos, ya sea interpretando las amplitudes positivas o negativas de la sección sísmica. En la imagen siguiente, se pueden visualizar claramente las amplitudes de cada traza sísmica.

La identificación de estos patrones es fundamental, ya que las amplitudes pueden proporcionar información valiosa sobre las propiedades del subsuelo, como la litología y la saturación de fluidos. Al comprender cómo varían las amplitudes, podremos realizar interpretaciones más precisas y construir modelos que reflejen adecuadamente la geología subyacente.

Fig. 14 Zoom a nuestra Xline 1044.

Fig. 15 Visualización en la ventana de interpretación en forma de ondiculas.

22. Una vez que hayamos identificado el patrón en los datos sísmicos, procedemos a cerrar la línea de interpretación haciendo clic en el punto donde decidamos finalizar la interpretación. Es importante asegurarse de que la línea cerrada respete el patrón de amplitud de la traza sísmica que hemos escogido.

Esto garantiza que la interpretación sea consistente y precisa, reflejando adecuadamente las características geológicas detectadas en la sección sísmica.

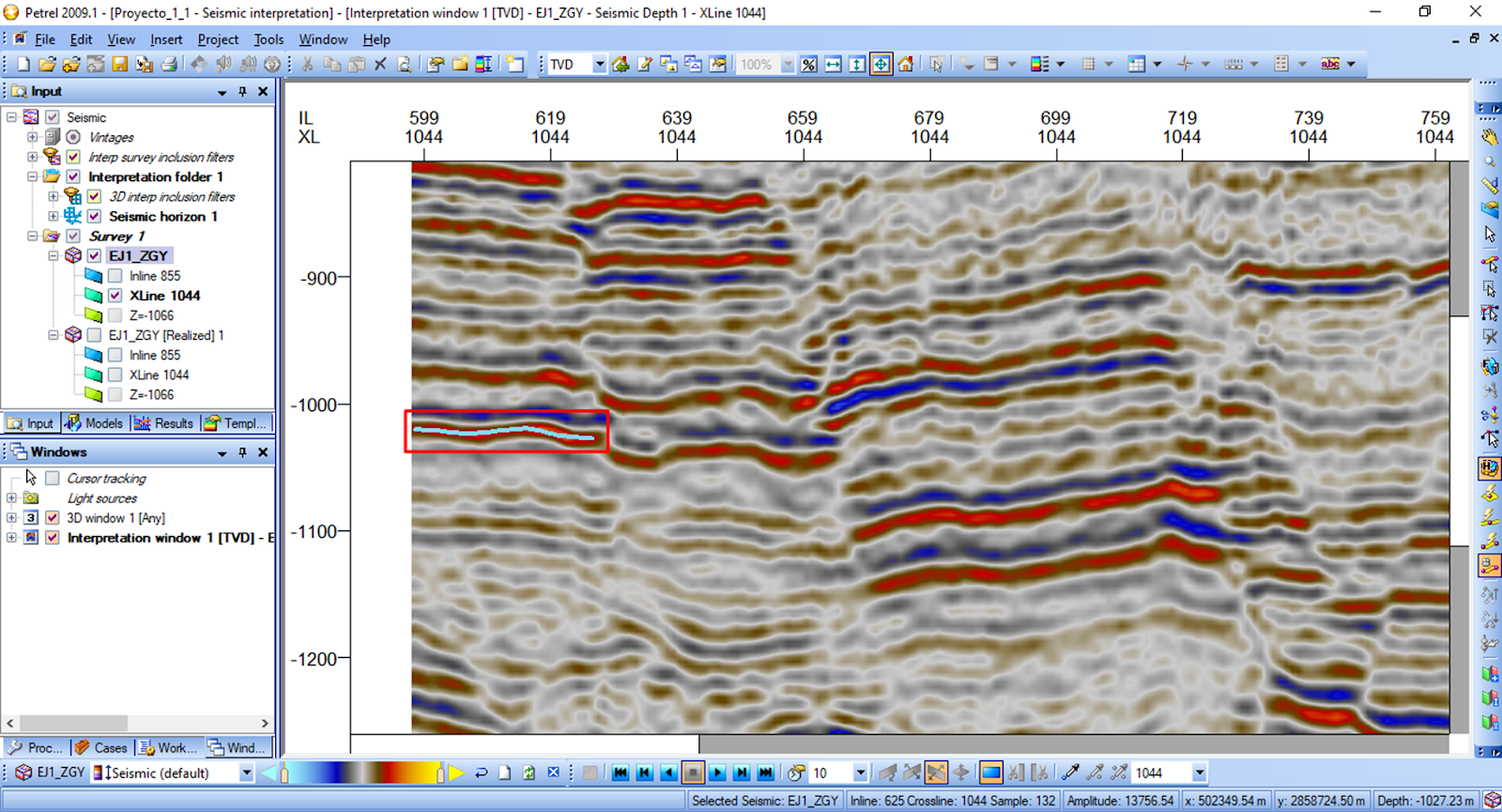

Fig. 16 Comenzar la Interpretación de reflectores a partir de la interpretación manual

23. Procedemos a interpretar la sección sísmica en su totalidad, prestando atención a todas las estructuras presentes en los datos. Esto incluye identificar características geológicas como anticlinales, sinclinales, fallas, y domos (ya sean salinos, de arcilla o arcillo-arenosos), entre otros.

Es crucial realizar una interpretación exhaustiva para comprender completamente la geometría y la distribución de estas estructuras, ya que tienen un impacto significativo en la evaluación y modelado del subsuelo. Detectar estas formaciones con precisión permitirá realizar una mejor planificación y toma de decisiones en proyectos de exploración y producción.

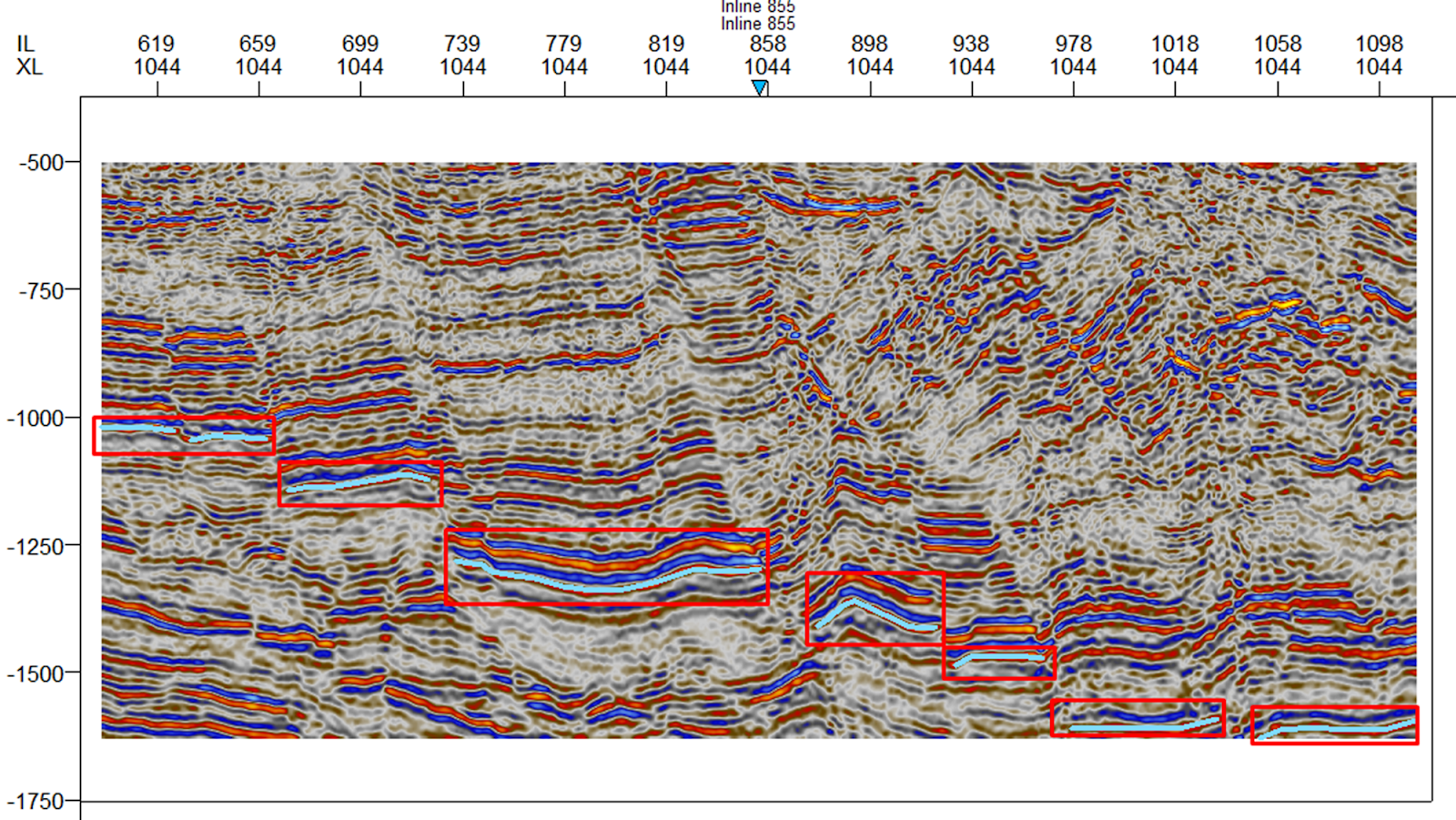

Fig. 17 Reflectores sísmico interpretados manualmente.

Interpretación de seguimiento automático 2D

24. Para realizar la interpretación de seguimiento automático 2D, primero seleccionamos el primer botón (1) en la barra de herramientas y luego hacemos clic en el segundo botón (2). Estos botones nos permiten iniciar el proceso de interpretación automática.

25. A continuación, necesitamos crear una ventana de interpretación. Esto se logra haciendo clic derecho en el área deseada, en este caso, en la Xline 1044. Al hacer esto, se abrirá una ventana de interpretación que nos permitirá aplicar y ajustar el seguimiento automático a los datos sísmicos en la sección seleccionada.

Este método ayuda a automatizar la identificación de características y patrones en los datos sísmicos, facilitando un análisis más eficiente.

Fig. 18  Creación de una Ventana de Interpretación junto con los botones de interpretación de seguimiento automático 2D

26. Una vez que hemos creado nuestra ventana de interpretación, podemos visualizar la Xline 1044 dentro de la misma. Esta visualización nos permitirá comenzar a trabajar con los datos sísmicos de manera más interactiva.

27. Para iniciar la interpretación, debemos seleccionar la opción "Seismic horizon 1 (Horizonte sísmico 1)" de la carpeta "Interpretation folder 1 (Carpeta de interpretación 1)". Esta carpeta servirá para almacenar nuestra interpretación de los horizontes sísmicos de manera individual, lo que nos permitirá organizarlos y manejarlos fácilmente durante el análisis. El horizonte seleccionado aparecerá indicado en un recuadro rojo, lo que facilitará su identificación en el flujo de trabajo.

28. Para llevar a cabo la interpretación, es fundamental identificar un patrón en los datos sísmicos, el cual puede estar basado en la amplitud positiva o negativa de la sección sísmica. Estas amplitudes representan los cambios en las propiedades físicas del subsuelo, y su correcta interpretación nos ayudará a definir características geológicas importantes.

En la imagen siguiente, se pueden visualizar las amplitudes de cada traza sísmica, lo que nos permitirá reconocer los puntos clave donde ocurren estos cambios. Es crucial tener en cuenta estas variaciones para realizar una interpretación precisa y coherente del subsuelo.

Fig. 19 Zoom a nuestra Xline 1044.

Fig. 20 Visualización en la ventana de interpretación en forma de ondiculas.

29. A diferencia de la interpretación manual, en la interpretación automática el sistema detecta de manera más eficiente los patrones de amplitudes, ya sean positivas, negativas o de valor cero. Esto significa que, al seleccionar un punto específico en los datos sísmicos, el algoritmo analiza automáticamente las trazas y busca patrones continuos, identificando las zonas que coinciden con las características seleccionadas.

Este proceso agiliza el análisis, ya que el seguimiento automático permite rastrear los horizontes de manera precisa, reduciendo el tiempo necesario para identificar las estructuras geológicas clave en los datos.

30. Procedemos a interpretar toda la sección sísmica, prestando especial atención a las estructuras geológicas presentes en los datos. Es fundamental identificar características como anticlinales, sinclinales, fallas, y domos (ya sean salinos, de arcilla o arcillo-arenosos), ya que estas estructuras influyen en la acumulación de recursos y en la geometría del subsuelo.

Al interpretar, debemos asegurarnos de seguir el patrón de las amplitudes para delinear correctamente los horizontes, respetando la continuidad y los cambios que se puedan observar a lo largo de la sección sísmica. Esto nos proporcionará una imagen más clara y detallada de la geología subyacente.

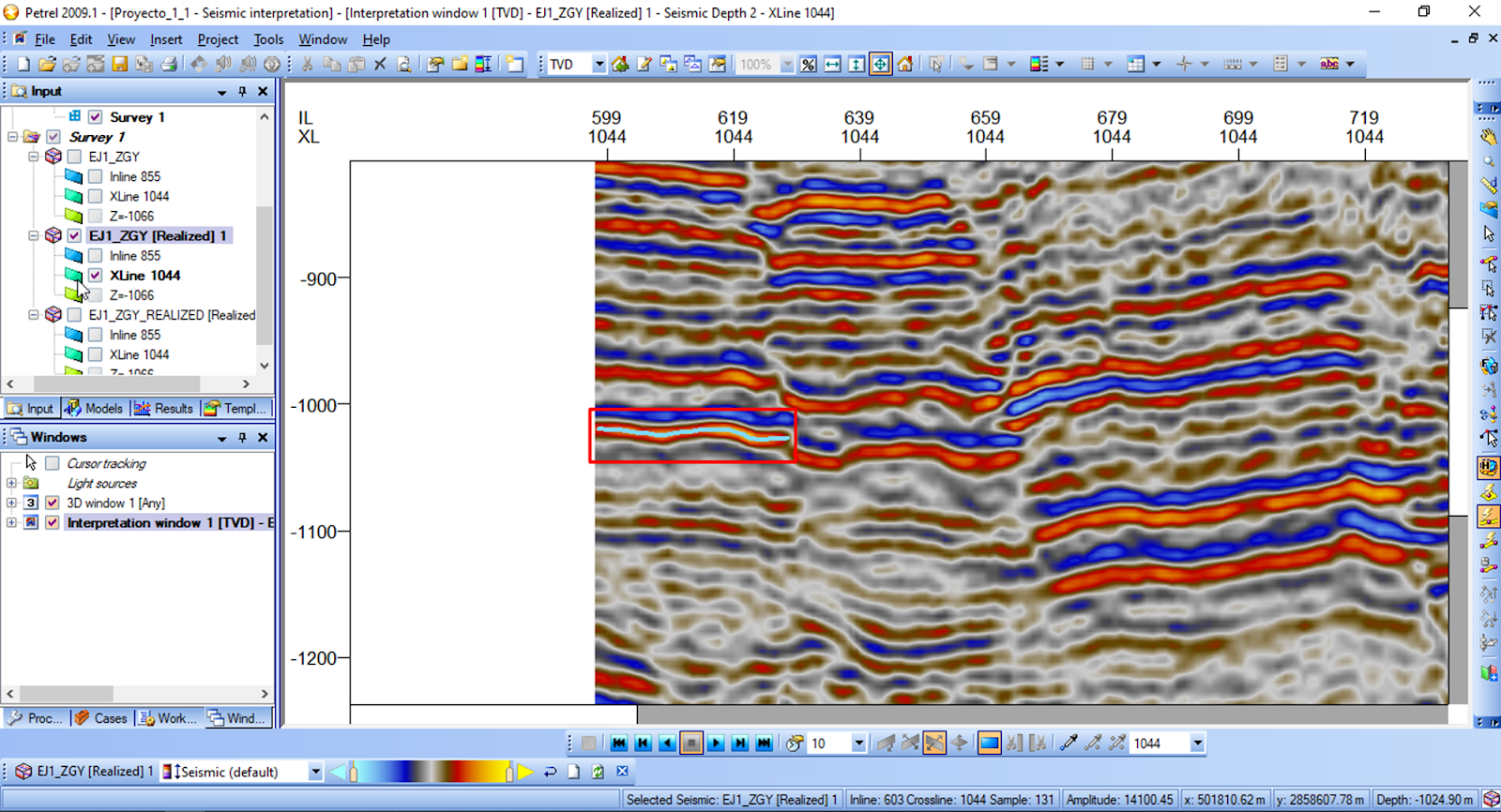

Fig. 21 Comenzar la Interpretación de reflectores a partir de la interpretación de seguimiento automático 2D

Fig. 22 Reflectores sísmico interpretados con seguimiento automatico 2D

Interpretación de seguimiento automático 3D

31. Para realizar la interpretación de seguimiento automático en 3D, primero seleccionamos el primer botón y luego seleccionamos el segundo botón correspondiente.

32. Necesitamos crear una ventana de interpretación. Para esto, hacemos clic derecho en la Xline 1044 y seleccionamos la opción de crear la ventana.

33. En este modo de interpretación, los algoritmos de predicción detectan patrones a lo largo de todo el cubo sísmico. Esto permite analizar grandes volúmenes de datos de manera eficiente.

Sin embargo, al tener un mayor grado de predicción, también aumenta la incertidumbre en los datos interpretados. Es posible que el algoritmo cometa errores en áreas complejas, interpretando en lugares incorrectos.

Por este motivo, es fundamental que el usuario complemente la interpretación automática con su propio análisis, asegurándose de que los datos reflejen con precisión las estructuras y patrones reales del subsuelo.

Fig. 23  Creación de una Ventana de Interpretación junto con los botones de interpretación de seguimiento automático 3D

34. Para empezar a interpretar, debemos seleccionar en la carpeta "Interpretation folder 1 (Carpeta de interpretación 1)" la opción "Seismic horizon 1 (Horizonte sísmico 1)", que será el lugar donde se almacenará nuestra interpretación de los horizontes de manera individual. Esta opción se destaca en un rectángulo rojo para facilitar su identificación.

35. Se puede observar que la interpretación automática en 3D tiende a identificar patrones de amplitud en los datos sísmicos. Sin embargo, no lo hace con un enfoque "geológico", lo que significa que podría no considerar la coherencia estructural o los contextos geológicos que son evidentes para un intérprete experimentado.

Por lo tanto, es responsabilidad del intérprete revisar estos patrones automáticos y corregir cualquier error que el algoritmo pueda haber generado.

Fig. 24 Reflectores sísmico interpretados con interpretación de seguimiento automático 3D

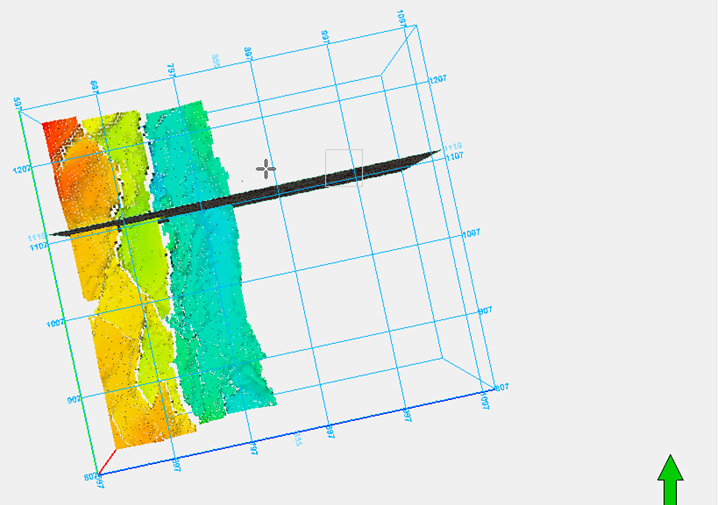

36. Al visualizar nuestro cubo en la ventana 3D, podemos observar cómo el algoritmo de seguimiento automático 3D identifica puntos de igual amplitud dentro del volumen sísmico.

Sin embargo, esta interpretación automática carece de un enfoque "geológico", ya que solo sigue los patrones de amplitud sin considerar las estructuras geológicas subyacentes o los contextos interpretativos. Por lo tanto, es crucial que el intérprete revise y ajuste estos resultados para garantizar una interpretación coherente y geológicamente válida.

Fig. 25 Interpretación del cubo sísmico en una ventana 3D con seguimiento automático 3D.

37. Al identificar los patrones en el horizonte interpretado, es posible observar zonas donde la interpretación automática ha cometido errores al "picar" el horizonte incorrectamente. Para corregir estos errores, es necesario proceder a una edición manual.

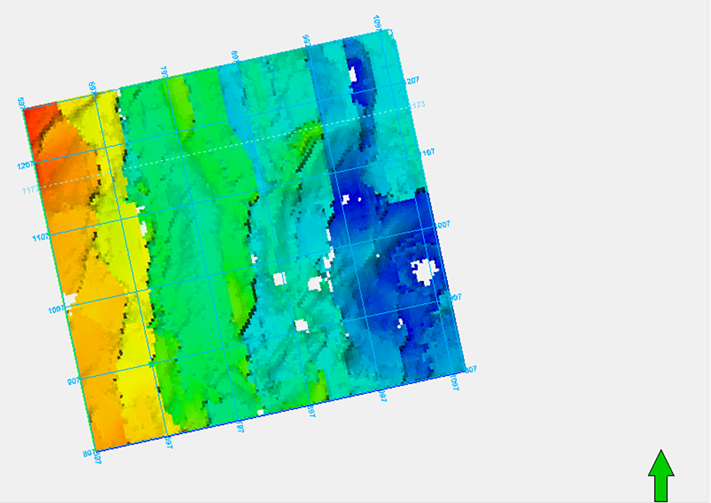

Fig. 26 Vista en planta de la interpretación sísmica del cubo sísmico

38. Para ello, seleccionamos el botón señalado en un recuadro rojo, el cual permite borrar manualmente las secciones del horizonte interpretado que contienen fallos. Este proceso asegura que la interpretación sea lo más precisa posible, ajustando los datos a la realidad geológica observada.

Fig. 27 Vista de la interpretación sísmica del cubo sísmico

39. Al comparar nuestra interpretación con los datos sísmicos, podemos identificar qué áreas de la interpretación se alinean correctamente con los lineamientos de la sísmica. Esto nos permite ajustar y mejorar la interpretación.

A continuación, procedemos a interpretar el horizonte, eliminando las secciones de la interpretación que se han identificado como erróneas. Este enfoque garantiza que nuestra interpretación sea más precisa y coherente con la información sísmica disponible.

40. Al corregir los datos, observamos una mayor uniformidad en la interpretación en la dirección Xline. Esto se debe a que los estudios sísmicos de reflexión 3D están diseñados para que las estructuras del subsuelo sean claramente visibles en esta dirección. La correcta alineación y ajuste de los horizontes interpretados facilita la identificación de las características geológicas y mejora la calidad general del análisis sísmico.

Fig. 28 Mejora en la interpretación sísmica del cubo sísmico en vista de planta

41. Podemos verificar nuestra interpretación utilizando la vista 3D de los datos sísmicos. Esta visualización nos permite analizar cómo se relacionan los horizontes interpretados con las estructuras subyacentes, asegurando que nuestra interpretación sea coherente y precisa.

La perspectiva tridimensional facilita la identificación de anomalías y patrones, lo que contribuye a una mejor comprensión de la geología del área estudiada.

Fig. 29 Verificación de la interpretación a través de la vista 3D de los datos sísmicos, mostrando la relación con las estructuras subyacentes

42. Podemos observar cómo la interpretación se alinea con las amplitudes positivas del horizonte seleccionado. Esta concordancia indica que la interpretación refleja adecuadamente las características de los datos sísmicos, lo que refuerza la validez de nuestro análisis.

Asegurarnos de que las amplitudes positivas coincidan con nuestra interpretación es crucial para garantizar que estamos capturando correctamente las estructuras geológicas relevantes.

Fig. 30 Alineación de la interpretación con las amplitudes positivas del horizonte seleccionado, validando el análisis sísmico

43. Al concluir la identificación de los patrones, podemos observar un gradiente en las profundidades del horizonte en la dirección Xline. Este gradiente sugiere variaciones en las características geológicas del subsuelo, lo que puede ser indicativo de estructuras como capas sedimentarias o fallas.

Analizar este gradiente es fundamental para entender mejor la geología del área y para realizar predicciones más precisas sobre las propiedades del subsuelo.

Fig. 29 Gradiente en las profundidades del horizonte en la dirección Xline, indicando variaciones geológicas en el subsuelo.

Uso de atributos para interpretación 2D/3D

La interpretación sísmica es esencial en la exploración de recursos subsuperficiales, y el uso de atributos sísmicos juega un papel clave en este proceso. Estos atributos, que son medidas derivadas de los datos de amplitud, fase y frecuencia, permiten resaltar características específicas de las formaciones geológicas. En las interpretaciones 2D y 3D, los atributos ayudan a identificar y caracterizar estructuras complejas, como fallas y pliegues.

Al integrar estos atributos con otros datos geológicos y petrofísicos, se mejora la toma de decisiones en proyectos de exploración. En esta sección, exploraremos cómo aplicar atributos sísmicos en la interpretación 2D y 3D, proporcionando herramientas prácticas para maximizar el potencial de los datos sísmicos en tu análisis geofísico.

Aplicación de Atributos Sísmicos de Volumen

44. Para generar atributos sísmicos, hacemos clic derecho sobre nuestros datos sísmicos y elegimos la opción "Atributos de volumen". Esto nos permitirá acceder a diversas herramientas que facilitarán el análisis y la interpretación de los datos.

Un atributo sísmico es una medida especifica de características geométricas, cinemáticas, dinámicas o estadísticas derivadas de datos sísmicos que permite mejorar la visualización o aislar propiedades de interés (Liner et al. 2004). Más aún, un atributo implica una medición básica que permite presentar y estudiar una cantidad limitada de información relacionada con tiempo, amplitud, frecuencia y atenuación en datos sísmicos (Brown 2011).

A partir de esta información, se pretenden cuantificar características morfológicas y de amplitud en datos sísmicos con el objetivo de reconocer patrones que permitan futuras reproducciones computacionales (Chopra & Marfurt 2005).

Fig. 30 Aplicación de atributos sísmicos de volumen a la información sísmica.



45. En la ventana de "Atributos de volumen", seleccionamos "Procesado de señales" y luego elegimos "Amplitud RMS". Al hacer clic en "Realizar", creamos un nuevo cubo sísmico que es idéntico al original, pero con el atributo de Amplitud RMS aplicado. Es fundamental asignar un nombre a este cubo para facilitar su identificación más adelante y presionar "OK".

Fig. 31 Ventana de Aplicación de Atributos

El atributo RMS (Root Mean Square) calcula la raíz media cuadrática de la amplitud en una traza dentro de una ventana específica. Este atributo es valioso en la interpretación sísmica, ya que ayuda a resaltar cambios en las propiedades de los estratos subyacentes, como la densidad y la porosidad.

La Amplitud RMS es especialmente útil para identificar zonas de interés, ya que puede indicar la presencia de hidrocarburos o cambios en la litología. Además, permite resaltar estructuras geológicas como fallas y pliegues, mejorando la resolución y la calidad de la interpretación sísmica.

46. Este atributo nos ayuda a identificar patrones estratigráficos asociados con la amplitud de las señales sísmicas. Las amplitudes similares reflejarán características geológicas semejantes, lo que permite discernir capas y estructuras subyacentes con mayor claridad.

Esto es crucial para la interpretación, ya que facilita la identificación de zonas de interés, como reservas de hidrocarburos o cambios litológicos significativos, contribuyendo a un análisis más efectivo y preciso del subsuelo.

Fig. 32 Atributo RMS Amplitud aplicado

47. Al cambiar la paleta de colores, como la opción “Frequency (Frecuencia)”, podemos identificar los patrones con mayor claridad. Esta visualización resalta las variaciones en la amplitud de las señales en la dirección Xline, permitiendo distinguir mejor las características estratigráficas y estructurales del subsuelo.

Una paleta adecuada puede facilitar la identificación de anomalías y la evaluación de la geología, mejorando así nuestra interpretación general de los datos sísmicos.

Fig. 33 Atributo RMS Amplitud aplicado con diferencia de colores dirección Xline

Fig. 34 Atributo RMS Amplitud dirección Xline en Ventana de Interpretación

48. En este caso, la visualización se centra en la dirección Inline, lo que resalta las variaciones en la amplitud de las señales sísmicas.

Esta técnica mejora la claridad de la interpretación y facilita la detección de características estratigráficas y estructurales del subsuelo, contribuyendo a un análisis más efectivo de los datos sísmicos.

Fig. 35 Atributo RMS Amplitud aplicado con diferencia de colores dirección In-line

Fig. 36 Atributo RMS Amplitud dirección Inline en Ventana de Interpretación

49. En este caso, se visualiza la interpretación en el “Time slice (Rebanada en tiempo)”, lo que permite observar cómo las variaciones en la amplitud de las señales sísmicas se distribuyen a diferentes profundidades.

Esta representación es especialmente útil para identificar características geológicas específicas, como cambios en la litología, fracturas o fallas. Además, al aplicar diferentes paletas de colores, podemos resaltar distintas propiedades de los datos, facilitando la detección de anomalías y mejorando la comprensión de la estructura del subsuelo.

Este enfoque visual también ayuda a comunicar hallazgos a otros miembros del equipo, promoviendo una colaboración más efectiva en el análisis e interpretación de los datos sísmicos.

Fig. 37 Atributo RMS Amplitud en el Time-Slice

Fig. 38 Atributo RMS Amplitud en el Time-Slice

Más Atributos Sísmicos

En Petrel, se pueden aplicar varios atributos sísmicos de volumen que son esenciales para la interpretación de datos. Aquí te presento algunos de ellos, asi como su clasificación:

Procesamiento de Señal / Signal Processing

• Primera Derivada / First Derivate: Calcula la tasa de cambio de la amplitud de la señal, resaltando transiciones abruptas que pueden indicar características geológicas.

• Ecualizador Gráfico / Graphic Equalizer: Permite ajustar diferentes frecuencias de la señal para mejorar la visibilidad de las características sísmicas.

• Amplitud Original / Original Amplitud: Representa la amplitud de la señal tal como se registró, útil para evaluar la energía reflejada en las interfaces geológicas.

• Desplazamiento de Fase / Phase Shift: Modifica la fase de la señal, ayudando a optimizar la interpretación de datos en función de las características de la formación.

• Intensidad de Reflexión / Reflection Intensity: Mide la fuerza de las reflexiones sísmicas, lo que indica la calidad del reflejo en diferentes capas.

• Amplitud RMS / RMS (Root Mean Square) Amplitud: Proporciona un valor promedio de las amplitudes en una ventana de tiempo, cuantificando la energía de la señal.}

• Segunda Derivada / Second Derivate: Calcula la tasa de cambio de la primera derivada, resaltando discontinuidades adicionales en la señal.

• Ganancia en el Tiempo / Time Gain: Ajusta la amplitud de la señal a medida que viaja a través de diferentes profundidades, compensando la atenuación natural.

• Control Automatico de Ganancia de Traza / Trace AGC: Normaliza las amplitudes a lo largo de la traza, facilitando la comparación visual entre diferentes segmentos.

• Gradiente de Traza / Trace Gradient: Mide el cambio en la amplitud a lo largo de la traza, ayudando a identificar cambios sutiles en las características geológicas.

Atributos Complejos / Complex Attributes

• Polaridad Aparente / Apparent Polarity: Indica la dirección de las reflexiones, lo que ayuda a inferir la naturaleza de las interfaces geológicas.

• Coseno de la Fase / Cosine of Phase: Proporciona información sobre la fase de la señal, esencial para la interpretación de la naturaleza de las ondas.

• Frecuencia Dominante / Dominant Frequency: Identifica la frecuencia principal de la señal, que puede dar pistas sobre la litología de las formaciones.

• Envolvente / Envelope: Representa la envoltura de la señal, útil para visualizar y analizar las variaciones en amplitud.

• Ancho de Banda Instantáneo / Instantaneous Bandwidth: Mide la amplitud de las frecuencias presentes en un momento dado, proporcionando información sobre la calidad del reflejo.

• Frecuencia Instantánea / Instantaneous Frequency: Refleja la frecuencia en un instante específico, útil para entender las variaciones rápidas en la señal.

• Fase Instantánea / Instantaneous Phase: Proporciona la fase de la señal en un momento dado, crucial para la interpretación de los cambios en las interfaces.

• Calidad Instantánea / Instantaneous Quality: Indica la claridad de la señal en un instante, ayudando a detectar problemas de adquisición o procesamiento.

• Amplitud Cuadratura / Quadrature Amplitude: Representa la parte imaginaria de la señal compleja, complementando la amplitud real en la interpretación.

Métodos Estructurales / Structural Methods

• Seguimiento de Antenas / Ant Tracking: Identifica y sigue características estructurales como fallas y pliegues en los datos sísmicos.

• Desviación de Inclinación / Dip Deviation: Calcula la inclinación de las capas, esencial para comprender la geometría geológica.

• Magnitud del Gradiente / Gradient Magnitude: Mide la tasa de cambio de la amplitud en una región, ayudando a identificar áreas con estructuras complejas.

• Azimut Estructural Local / Local Structural Azimuth: Proporciona la dirección de la estructura local, útil para orientar el análisis geológico.

• Inclinación Estructural Local / Local Structural Dip: Mide la inclinación de las capas en un área específica, crucial para la interpretación detallada.

• Suavizado Estructural / Structural Smoothing: Ayuda a eliminar ruidos y a obtener una representación más clara de las características estructurales.

• Varianza (Método de Bordes) / Variance (Edge Method): Evalúa las diferencias en amplitud para identificar bordes o discontinuidades en la estructura geológica.

Métodos Estratigráficos / Stratigraphic Methods

• Caos / Chaos: Analiza la complejidad de los datos sísmicos, identificando áreas con variaciones significativas en la señal.

• Inversión Genética / Genetic Inversion: Utiliza algoritmos para estimar la distribución de propiedades geológicas a partir de datos sísmicos.

• Componente Isofrecuencia / Iso-frequency Component: Aísla componentes de frecuencia constante en los datos, ayudando a resaltar características específicas.

• Planitud Local / Local Flatness: Mide la uniformidad de las capas en una zona, útil para identificar formaciones horizontales.

• Red Neuronal / Neural Net: Emplea inteligencia artificial para clasificar y predecir propiedades geológicas a partir de datos sísmicos.

• Impedancia Acústica Relativa / Rel. Acoustic Impedance: Calcula la relación entre la densidad y la velocidad de las ondas sísmicas, esencial para la interpretación de litologías.

• Atenuación t / t Attenuation: Evalúa la atenuación de las ondas sísmicas a medida que viajan a través de diferentes formaciones, importante para entender la calidad del reflejo.

Métodos de Conversión de Profundidad / Depth Conversion Methods

• Conversión Dix / Dix Conversion: Método utilizado para convertir datos de tiempo a profundidad, esencial para la interpretación geológica.

• Conversión General de Profundidad / General Depth Conversion: Proporciona un enfoque más flexible para convertir datos, considerando variaciones en la velocidad.

• Cubo de Velocidad / Velocity Cube: Representación tridimensional de las velocidades de las ondas sísmicas en el subsuelo, crucial para la conversión de tiempo a profundidad.

Cada uno de estos atributos permite obtener una comprensión más profunda de los datos sísmicos, facilitando la identificación de patrones y características del subsuelo que son cruciales para la exploración y producción de hidrocarburos.

La combinación y análisis de estos atributos contribuyen a mejorar la precisión y eficacia de la interpretación sísmica.

Publicación realizada por Hugo Olea y Kevin García

Contactos:

LinkedIn - Hugo Olea y Kevin García

Correo - hugoolea03@gmail.com y kevingarciasce@gmail.com
